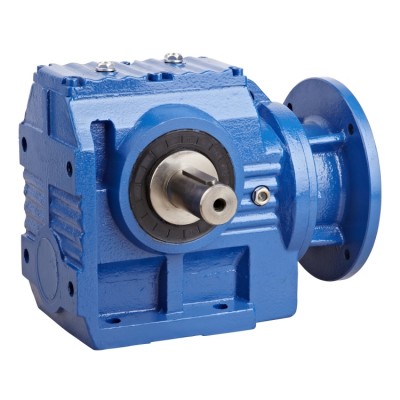

S..Y 底角軸伸式安裝斜齒輪渦輪蝸桿減速機 |

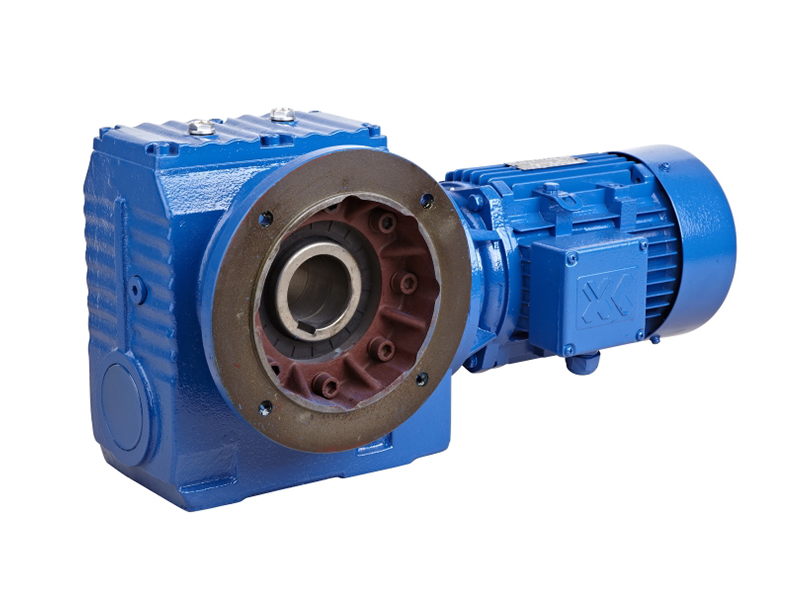

SA..Y… 空心軸安裝斜齒輪-渦輪蝸桿減速機 |
SF…Y… 法蘭軸伸式安裝斜齒輪渦輪蝸桿減速機 |
SAF..Y… 法蘭空心軸安裝斜齒輪渦輪蝸桿減速機 |
SAT…Y… 帶扭力臂空心軸安裝斜齒輪渦輪減速機 |
S(SF,SA,SAF,SAZ)S …. 軸輸入的斜齒輪渦輪蝸桿減速機 |
二：S系列是一種斜齒輪渦輪減速機，使用模塊化設計及高鋼性鑄鐵箱體。 它是斜齒輪和渦輪齒級的組合，比單機鋁制渦輪減速機具有更高的效率及強度。由于它們出色的效率，這些傳動設備可用于每一個工業領域并可根據個別的扭矩和速度要求進行定制。斜齒渦輪單級可承受的速比以及運行過程中的低噪音水平使得這些減速機在簡單的應用中獲得理想的低成本方案。
優勢
運行經濟
低噪音
高徑向允許載荷
可行的安裝布置形式
底腳安裝或法蘭安裝
B5或B14法蘭安裝
實心軸貨空心軸
空心軸帶平鍵連接，脹緊盤，花鍵空心軸
三：參數：
功率：0.18-22kw
速比：10.27-230.48
輸出轉速：0.3-145RPM
輸出扭矩：高至4000N.m
安裝形式：底角/法蘭/軸裝安裝
輸出軸形式： 空心/實心
四： 輸入功率及最大扭矩：
|
規格 |
37 |
47 |
57 |
67 |
77 |
87 |
97 |
|
結構形式 |
S.SA. SF. SAF. SAT SAZ |
||||||
|
輸入功率 |
0.18-0.75 |
0.18-1.5 |
0.18-3 |
0.25-5.5 |
0.55-7.5 |
0.75-15 |
1.5-22 |
|
轉動比 |
10.27-152 |
11.46-244.74 |
10.78-196.21 |
11.5-227.20 |
9.96-241.09 |
11.83-222 |
12.75-230.48 |
|
最大扭矩 |
90 |
170 |
295 |
520 |
1270 |
2280 |
4000 |
