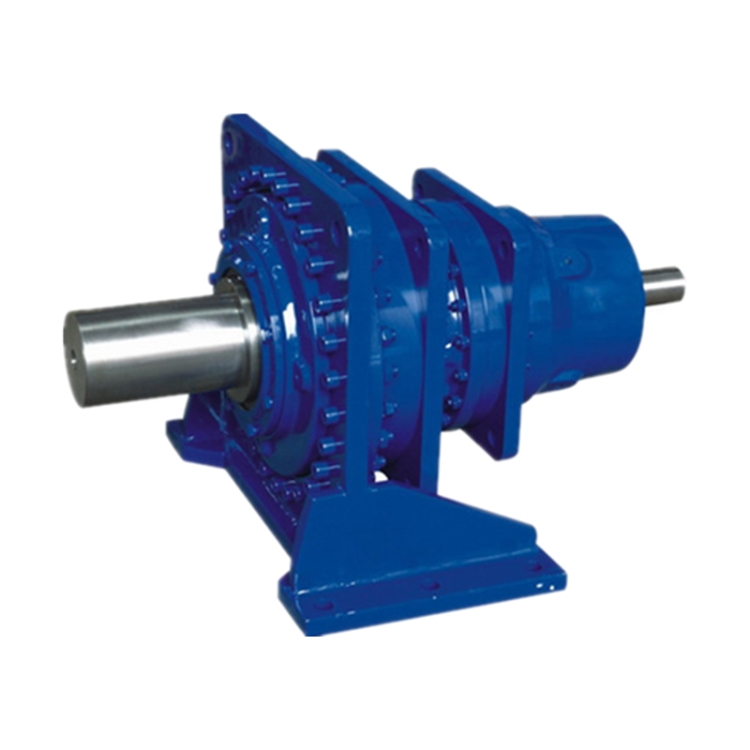

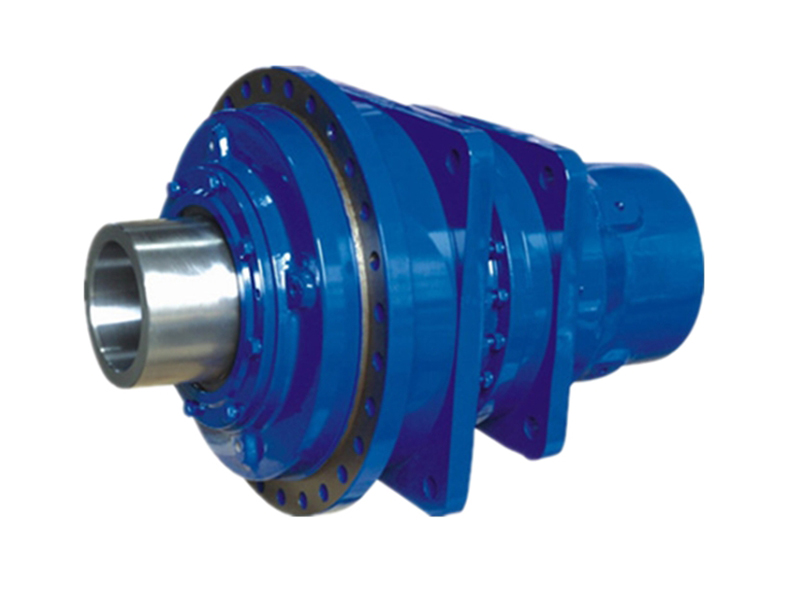

一：DP 系列行星系列是一種標準化的為高功率，大扭矩的設計的減速機。27種不同尺寸和7種不同型號的行星減速機能達到高至2 600 000 N.m和4000：1 的速比 . 并廣泛應用于廣泛用于工業冶金設備，建筑材料工業，化學，采礦，石油，運輸，造紙，制糖，工程機械等領域。
二：參數：
功率：高至：12000KW
速比：高至 4000:1
輸出扭矩：高至2600000 Nm
三：類型說明
|
DP系列行星減速機類型 |
|
DP2N2級標準型行星減速機 |
|
DP2L2級直交軸行星減速機 |
|
DP2S2級平行軸行星減速機 |
|
DP2K2級直交軸，平行軸行星減速機 |
|
DP3N3級標準型行星減速機 |
|
DP3S3級平行軸行星減速機 |
|
DP3K3級直交軸，平行軸行星減速機 |

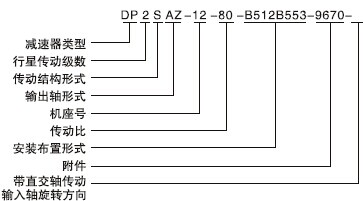

四： DP系列行星減速機型號與標記
|
|
|
型號說明 |
上例說明 |
|
減速機類型 DP系列行星減速機 |
DP系列行星減速機 |
|
行星傳動級數 2級傳動 3級傳動 |
二級傳動 |
|
傳動結構形式 N 標準型 L 帶直交軸傳動 S 帶平行軸傳動 K 帶直交軸，平行軸傳動 |
帶平行軸傳動 |
|
輸出軸形式 AZ: 脹緊盤空心軸 AH 漸開線花鍵空心軸 BS 平鍵實心軸 BH 漸開線花鍵實心軸 |
脹緊盤空心軸輸出 |
|
機座號 9-36 |
12 |
|
速比 高達4000 |
80 |
|
安裝布置形式 B500-B556 水平 V100-V130 立式 V300-V330 立式 。。。。。 |
安裝布置形式為B512B553 水平安裝輸入軸在右邊，扭力臂支撐在下邊 |
|
帶直交軸傳動輸入軸旋轉方向代號（面對輸入軸方向看） CW 順時針 CCW 逆時針 |
平行軸傳動省略 |
|
附件 99 無附件 96 減速機底座 70 電機鐘形支座（輸入） 71 電機托架 72 電機支架 73 擺動底座 74 鐘形支座（輸出） 75 扭力臂（一側） 76 扭力臂（兩側） 77牛扭力軸支撐 |
帶減速機底座電機鐘形支座（輸入） |
優勢：
1：良好的分配系統使得機體重量輕而且結構緊湊
2：高效率和最佳的維護周期能節省大量運行成本
3：方便和其他型號的減速機組合。
4：噪音低
5：箱體采用球墨鑄鐵，大大提高了箱體的剛性及抗震性。
6：箱體內的太陽輪、行星輪、內齒圈及螺旋錐齒輪均采用可控氣氛滲碳淬火處理，得到高硬耐磨表面，熱處理后全部磨齒，降低了噪音，提高了整機的效率及使用壽命。
